噴霧設備通過物理或機械方式將液體轉化為微米級至毫米級的霧滴，實現液體在氣體介質中的高效分散，這一過程稱為“霧化”。根據霧化原理和結構設計的不同，現代噴霧設備可分為五大技術類型，各具獨特優勢和應用場景。
一、壓力式噴霧
結構與原理：核心部件：高壓泵（壓力 1-200MPa）+ 孔徑 0.1-2mm 的噴嘴，液體在高壓下經噴嘴孔高速噴出，因湍流與空氣摩擦霧化。
-
典型類型
-
單流體壓力噴嘴：結構簡單，適用于低粘度液體（如水、溶液）。
-
壓力旋流噴嘴：內部設旋流室，液滴呈空心錐狀分布，霧化粒徑較均勻。
二、離心式噴霧
結構與原理：核心部件：高速旋轉的離心轉盤（轉速 3000-50000rpm），液體通過料液分配器進入轉盤，在離心力作用下沿邊緣甩出并霧化。
轉盤類型：光滑盤、溝槽盤、葉片盤（后者霧化更均勻）。
-
核心優點：1. 料液粘度適配廣，可處理中高粘度料液；2. 抗雜質能力強，不易堵塞；3. 霧化均勻，產品密度更均勻；4. 操作穩定，適應多種料液類型
-
主要局限性：1. 設備結構復雜，購置維護成本高；2. 轉速高能耗大，運行成本高；3. 處理量相對有限，難適配超大規模生產；4. 高速旋轉部件易磨損，需定期更換
三、流式噴霧設備（二流體 / 三流體噴嘴）
結構與原理：核心部件：內管（液體）+ 外管（壓縮空氣 / 蒸汽），液體與氣體在噴嘴出口處（流速 300-1000m/s）混合，靠高速氣流剪切力霧化。
三流體噴嘴：增加第三股氣流（如加熱空氣），用于熱敏性物料干燥。
-
核心優點：1. 霧化粒徑細（5-50μm），產品細膩；2. 對料液粘度適配范圍廣，可處理高粘度及含少量雜質料液；3. 設備體積小，適合小批量、間歇性生產；4. 操作靈活，易調節霧化參數
-
主要局限性：1. 能耗極高（依賴高壓壓縮空氣），運行成本高；2. 處理量小，難適配大規模連續生產；3. 壓縮空氣需干燥凈化，增加輔助成本；4. 產品堆積密度低，易產生粉塵

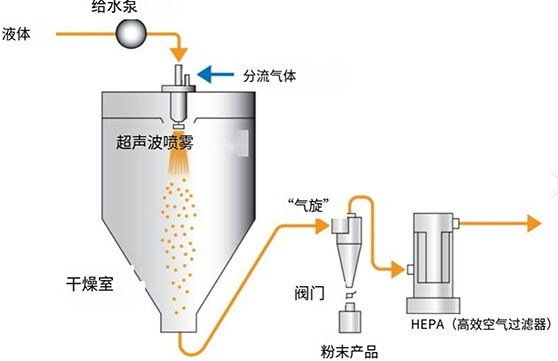

四、超聲波噴霧設備
結構與原理：核心部件：壓電換能器（頻率 20-1000kHz），通過高頻振動使液體表面產生駐波，波峰破裂形成均勻液滴。
-
核心優點：1. 霧化粒徑超細且均勻（1-10μm），適合制備納米級粉末；2. 能耗低，無需高壓泵/壓縮空氣，運行成本低；3. 料液粘度適配廣，可處理高粘度及含微量雜質料液；4. 無機械磨損，設備壽命長，維護簡單
-
主要局限性：1. 處理量極小，僅適用于實驗室小批量或微量生產；2. 設備購置成本高，規模化應用不經濟；3. 對料液中大分子/粗纖維敏感，易附著在超聲振子上；4. 霧化效果受環境溫度、濕度影響較大
五、靜電噴霧設備
結構與原理：核心部件：高壓電源（5-30kV）+ 帶電荷噴嘴，液體經噴嘴時帶電，在靜電斥力與空氣阻力作用下霧化成帶電荷液滴。
-
核心優點：1. 霧化粒徑細且均勻（1-50μm），霧滴帶電易定向沉積，利用率高；2. 料液用量少，適合微量/精準噴涂場景；3. 可制備均勻薄膜或功能涂層，產品附加值高；4. 對熱敏性物料友好，低溫即可霧化，保留成分活性
-
主要局限性：1. 設備結構復雜，需配套高壓靜電系統，購置維護成本高；2. 處理量極小，僅適用于實驗室或小規模精準生產；3. 霧化效果受料液導電性、環境濕度影響大；4. 存在高壓靜電安全隱患，需特殊防護措施
六、不同噴霧技術性能對比表

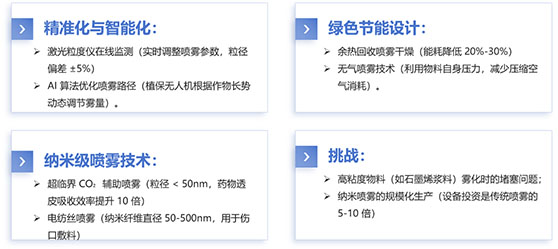

七、噴霧設備技術趨勢與挑戰
八、開式噴霧與閉式噴霧
8.1、開式噴霧系統：原理、結構與特點
工作原理
-
開式噴霧系統是一種非循環式噴霧系統，其核心原理是：
-
液體供應：通過泵（如離心泵、柱塞泵）從儲液罐直接抽取液體，經管道輸送至噴嘴；
-
噴霧形成：液體在噴嘴處通過壓力差（或高速氣流）霧化成液滴，噴灑至目標區域；
-
非回收機制：噴霧完成后，液體直接作用于目標（如作物、工件、燃燒物等），未被利用的液體散逸到環境中，不進行回收循環。
典型結構
-
動力單元：離心泵、風機（氣動噴霧）；
-
控制單元：簡單閥門（手動或電動），僅控制開關或流量；
-
執行單元：單流體噴嘴（依靠液體壓力霧化）或二流體噴嘴（液體 + 壓縮空氣）；
-
管路系統：開放式管道，末端直接連接噴嘴，無回收管道。
8.2、閉式噴霧系統：原理、結構與特點
-
工作原理：閉式噴霧系統是一種循環式噴霧系統，其核心原理是：
-
閉環循環：液體從儲液罐抽出，經噴嘴霧化后，未被利用的液體通過回收管道返回儲液罐，形成 “噴射 - 回收 - 再噴射” 的循環；
-
精密控制：通過傳感器（如流量傳感器、壓力傳感器）實時監測系統參數，結合控制器（PLC 或智能模塊）調節泵的輸出、噴嘴壓力，實現精準霧化；
-
過濾與凈化：回收液體經濾網、過濾器去除雜質后，重新進入循環，確保液體純度。
-
典型結構
-
動力單元：變頻泵（可調節流量），配合穩壓裝置；
-
控制單元：PLC 控制器、傳感器（壓力、流量、液位），支持自動化調節；
-
執行單元：精細霧化噴嘴（如高壓微孔噴嘴、超聲波噴嘴），霧化粒徑可控；
-
回收系統：回收管道、過濾器（多級過濾）、儲液罐（帶溫控或攪拌功能）。

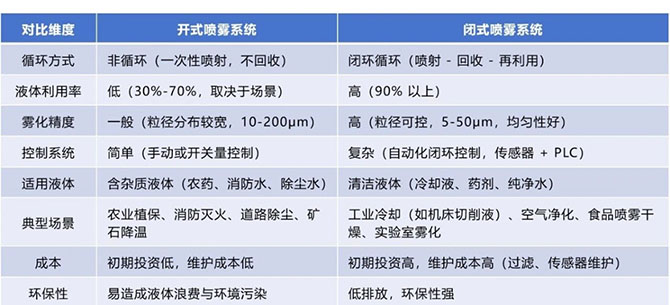

8.3、開式噴霧與閉式噴霧的核心差異對比

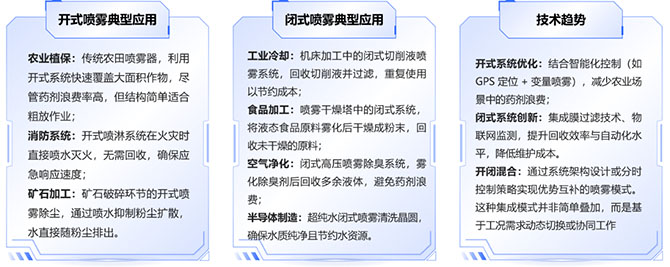

8.4、應用場景細分與技術延伸
8.5、如何選擇開式與閉式系統？
-
優先開式系統：當液體成本低、霧化精度要求不高、需要快速響應或處理含雜質液體時；
-
優先閉式系統：當液體成本高、環保要求嚴格、需精準控制霧化效果（如粒徑、噴霧量）時。
九、五種典型噴霧類型的蒸發量特性與產能設計計算

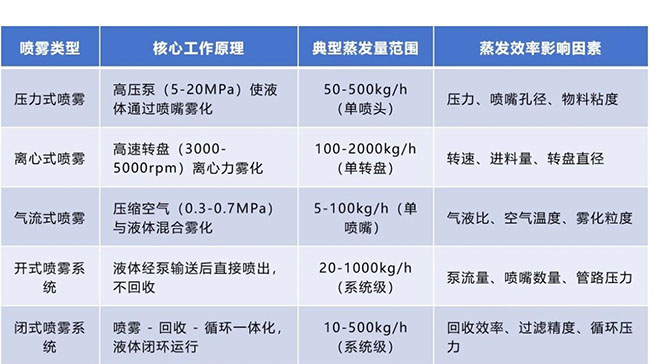

9.1、以下基于工業常見噴霧技術分類，結合蒸發量數據
9.2、蒸發量計算的核心邏輯與公式
W = G \times \frac{(C_1 - C_2)}{(1 - C_2)}
-
W：蒸發量（kg/h）
-
G：進料量（kg/h）
-
C?：進料濕基含水率（%）
-
C?：出料濕基含水率（%
9.3、熱量衡算驗證蒸發量
Q = W \times r + G \times c \times (t_2 - t_1) + Q_{loss}
-
Q：干燥所需總熱量（kJ/h）
-
r：水的汽化潛熱（kJ/kg，20℃時約 2450kJ/kg）
-
c：物料比熱容（kJ/kg?℃）
-
t?/t?：物料進出干燥室溫度（℃）
-
Qloss：熱損失（通常取總熱量 5%-10%）
9.4、噴霧類型修正系數（K）
不同噴霧技術的蒸發效率需通過修正系數調整理論值：
-
壓力式噴霧：K=0.85-0.95（高壓霧化效率高）
-
離心式噴霧：K=0.90-0.98（轉盤霧化均勻性好）
-
氣流式噴霧：K=0.75-0.85（氣液混合能耗高）
-
開式系統：K=0.60-0.80（無回收導致熱量損失）
-
閉式系統：K=0.85-0.95（循環熱量利用率高）
9.5、產能設計的五步實施流程
以某食品噴霧干燥項目為例，演示產能設計過程：
1. 明確物料參數與目標
-
進料：奶粉濃漿，含水率 C?=75%，
-
進料量 G=1000kg/h出料：奶粉成品，含水率 C?=5%噴霧類型：離心式噴霧干燥機
2. 計算理論蒸發量W = 1000 \times \frac{(75\% - 5\%)}{(1 - 5\%)} = 736.8kg/h3. 引入噴霧類型修正系數離心式噴霧修正系數 K=0.92，實際需蒸發量：W_{實際} = \frac{736.8}{0.92} = 800kg/h4. 熱量衡算驗證設備功率物料比熱容 c=3.2kJ/kg?℃，進料溫度 t?=25℃，出料溫度 t?=80℃熱損失 Qloss=8% Q汽化潛熱 r=2450kJ/kgQ = 800×2450 + 1000×3.2×(80-25) + 0.08Q Q = 1,960,000 + 176,000 + 0.08Q Q = 2,213,043kJ/h ≈ 615kW
5. 設備選型與產能匹配選擇離心式噴霧干燥機，標配轉盤轉速 4500rpm，單臺蒸發量設計為 850kg/h（預留 50kg/h 裕量）配套加熱系統功率≥650kW，滿足熱量需求
9.6、不同噴霧類型的產能設計要點
-
壓力式噴霧：1. 核心匹配高壓泵功率與噴嘴數量，按目標產能（噸/小時）選型，多噴嘴并聯提升產能；2. 控制噴嘴孔徑一致性（0.5-2mm），避免因孔徑差異導致產能波動；3. 配套干燥塔容積與熱風風量，確保霧滴干燥充分，避免產能過載導致粘壁；4. 預留預處理系統產能冗余，保障料液供應穩定（適配連續生產）。
-
離心式噴霧：1. 依據轉盤轉速（通常10000-30000r/min）與直徑選型，轉速越高、直徑越大，產能上限越高；2. 控制進料速率均勻性，避免進料波動導致霧化不充分，影響實際產能；3. 匹配熱風分布器結構，保障熱交換效率，避免因干燥不徹底限制產能；4. 預留轉盤維護空間，高頻使用場景需配置備用轉盤，減少停機對產能的影響。
-
流式（氣流式）噴霧：1. 按小批量生產需求（kg/小時級）設計，核心匹配高壓空壓機功率與噴嘴氣液比；2. 優化壓縮空氣干燥凈化系統產能，避免雜質影響霧化，間接降低有效產能；3. 采用模塊化設計，方便根據訂單量靈活調整產能，適配間歇性生產；4. 控制干燥腔體積，平衡霧化量與干燥效率，避免產能過高導致產品含水率超標。
-
超聲波噴霧：1. 按微量/實驗室級產能（g/小時-kg/小時級）設計，核心匹配超聲振子功率與頻率；2. 精準控制進料流量（微量泵選型），避免進料過多導致霧化飽和，限制產能；3. 適配小型干燥/收集系統，保障超細霧滴的回收率，提升有效產能；4. 控制環境溫濕度穩定，避免環境因素影響霧化效果，間接降低產能。
-
靜電噴霧：1. 按精準噴涂需求設計產能（微量-小批量），核心匹配高壓靜電系統與噴嘴霧化量；2. 優化料液輸送泵精度，確保進料穩定，避免產能波動影響涂層均勻性；3. 適配定向沉積裝置，提升霧滴利用率，間接提升有效產能；4. 預留安全防護系統空間，避免因安全停機導致產能中斷。

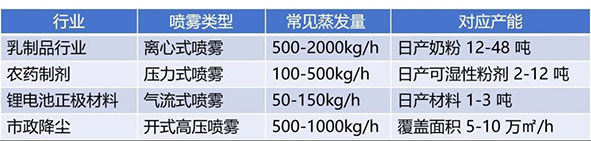

9.7、典型行業產能對照表
9.8、總結：蒸發量設計
噴霧系統的蒸發量計算并非單純的理論推導，而是需要將物料特性（含水率、粘度）、噴霧技術（霧化效率、熱損失）、設備參數（功率、處理量） 三者動態耦合。實際設計中，建議先通過小試確定噴霧類型修正系數 K，再結合熱量衡算驗證設備匹配性，最終通過中試數據調整產能裕量（通常預留 10%-20%），以確保生產穩定性與經濟性。
智能化噴霧設備正通過技術融合、場景創新與生態重構，推動傳統制造業向智能化、綠色化、服務化轉型。其核心價值不僅在于提升生產效率與產品質量，更在于通過精準控制與資源優化。未來，隨著納米技術、量子傳感與生物啟發式算法的突破，噴霧設備將進一步拓展至太空探索、生物計算等前沿領域，成為連接物理界與生物界的橋梁，開啟智能制造與生命科學的新紀元。
